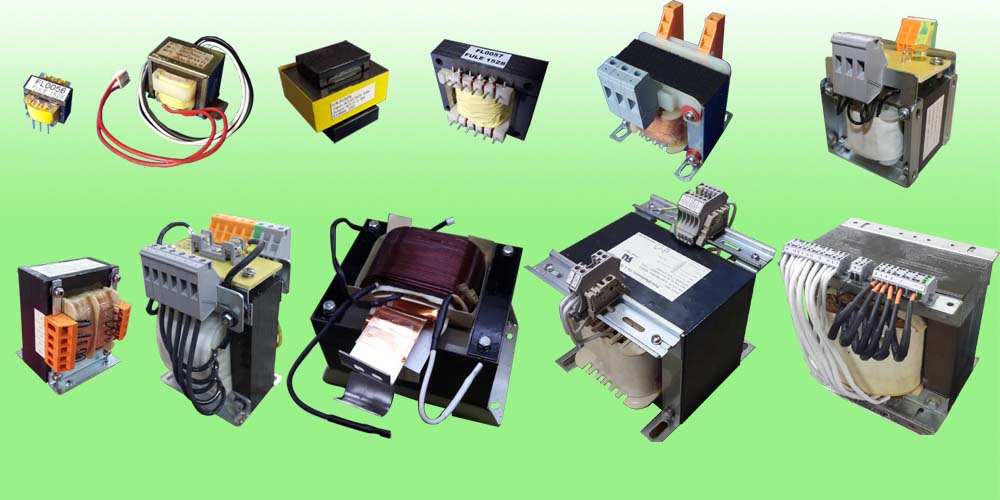

线性单相变压器返回产品列表>>
分类
变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
单相变压器即一次绕组和二次绕组均为单相绕组的变压器。
单极性开关电源，指输出为单极性，也就是只有正极、负极输出，相对于双极性开关电源说的，双极性开关电源有三条输出，分为正电源、负电源、地线。
全波整流就是桥式整流，一个意思，说法不同而已。
2006年全国工业企业节电技术研讨会会议总结里说，单相变压器结构简单、体积小、损耗低，主要是铁损小，适宜在负荷密度较小的低压配电网中应用和推广。苏州市就累计使用1000多台，节电45 GWh，经验值得推广。有的资料显示单相变压器在发达国家得到广泛应用，例如美国、日本，单相供电制成为居民供电的主要方式，在这种宣传下，有些人因此而认为单相供电具有“降损”的魔力，认为单相变压器比三相变压器更节能，认为单相供电制比三相供电制更优越。其实不然，单相变压器与单相供电制只是当前三相供电制的补充形式，由于其自身特性的约束，它只能应用于某些特定的领域。
单相变压器更节能
1 、单相变压器变损是否低？在以前关于介绍单相变压器及单相供电技术的论文中，认为单相变压器比同容量的三相变压器空载损耗小、节能，并且变损低。事实如此吗？笔者看到有的论文列举出的应用实例，提到改造具有的经济效益时，用D10、D11甚至D12系列的变压器和同容量的S9系列变压器进行比较，例如提到同容量的D11单相变压器比S9三相变压器空载损耗降低得多，因此认为单相变压器比三相变压器运行更经济，其实这是个误解。举例时忽略了两者之间的技术层次上的差异，根据JB/T3837-1996《变压器类产品型号编制办法》，对变压器型号的编序的性能水平做了规定，凡大一号的性能参数要提高到一个新水平。例如D10系列变压器是根据S10变压器参数设计的，论证D10或者D11等系列变压器的降低损耗的效果时，应选取同型号的S10或S11变压器进行比较，选取S9系列变压器作为参照物其实是不公平的。
另外，普通S9系列变压器采用的是叠装式铁芯结构，而D10、D11等大多采用了卷铁芯结构：叠装式铁芯和卷铁芯存在工艺技术上的差别，卷铁芯结构克服了传统叠装铁芯结构中无法克服的缺点，例如在一张铁芯叠片中，沿外侧和沿内侧的磁路长度相差较大，使得磁通在铁片内不是均匀分布，并产生高次谐波，结果导致损耗增加。在三相铁芯中，铁轭和B相的芯柱交会区域内，由于三相磁动势的原因产生旋转磁场使损耗增加，在铁芯叠片彼此之间对接处有接缝，在此接缝区域内，有横向穿越叠片的磁通而使损耗增加。因此，卷铁芯变压器比叠装铁芯变压器空载损耗小，空载电流小。为便于公平比较，本文引入变压器参数均采用网上公布的Satons公司变压器公司的变压器数据，表1为比较不同型号的节能效果，也列入S9型变压器数据。根据表1所示，我们可以看到，同是11型号的100 kVA容量的三相卷铁芯密封变压器与单相卷铁芯变压器除了重量明显差异外，技术指标差别并不明显。所以一直认为的单相变压器比三相变压器变损小、节能的结论是没有依据的。
2 单相供电方式是否线损低？根据电路原理，同样的距离输送同样的功率P ，功率因数为1，三相供电方式与单相供电方式的线路损失如下。假设使用同截面的导线，导线电阻为R。单相变压器两线方式供电，输送功率P 时，相线、中性线中电流为I ，产生的线路损失为 P 单损 = 2I^2R。三相变压器三相四线方式供电，输送功率P时，线路中相电流为I /3，理想状态下中性线无电流，相线 P 相损 =(I /3)^2R = I ^2R/9。本方式下线路损失为 P 三损 = 3×(I /3)^2R = I^2R/3。通过计算可见，三相供电方式的线路损失是最低的，单相供电的方式比三线制的损耗高6倍。由此可见，单相供电方式在与三相供电方式在降低线路损失方面并无优势。
