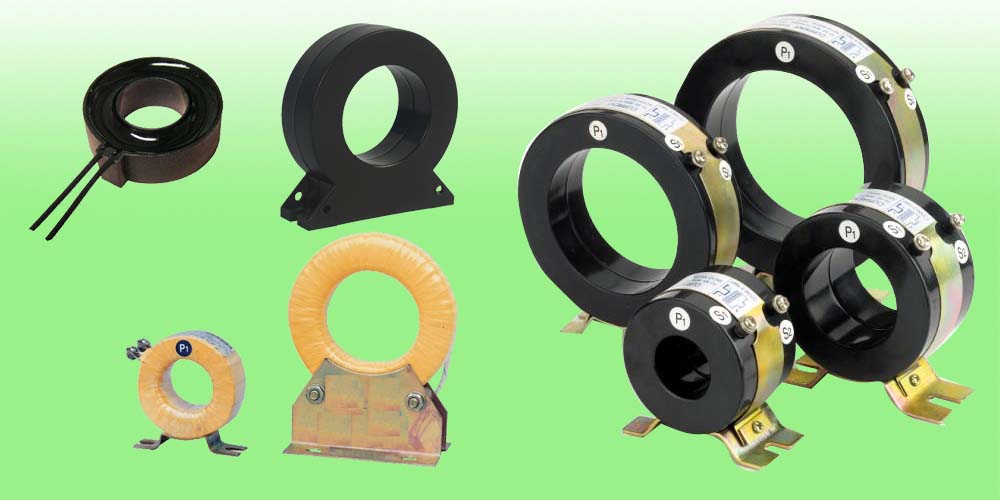

电流互感器

电流互感器在测量 交变电流的大电流时，为便于 二次仪表测量需要转换为比较统一的电流（中国规定电流互感器的二次额定为5A或1A），另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和 电气隔离作用。它是电力系统中测量仪表、继电保护等 二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在 一次系统，二次侧接测量仪表、继电?；さ?。

正常工作时互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次 绕组开路或一次绕组流过异常电流（如 雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给 二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。

电流互感器1次侧只有1到几匝，导线截面积大，串入被测电路。2次侧匝数多，导线细，与阻抗较小的仪表(电流表/功率表的电流线圈）构成闭路。

电流互感器的运行情况相当于2次侧短路的变压器，忽略 励磁电流，安匝数相等I1N1=I2N2

电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比I1/I2=N2/N1=k。

励磁电流是误差的主要根源。

测量用电流互感器的精度等级0.2/0.5/1/3,1表示 变比误差不超过±1%，另外还有0.2S和0.5S级。
